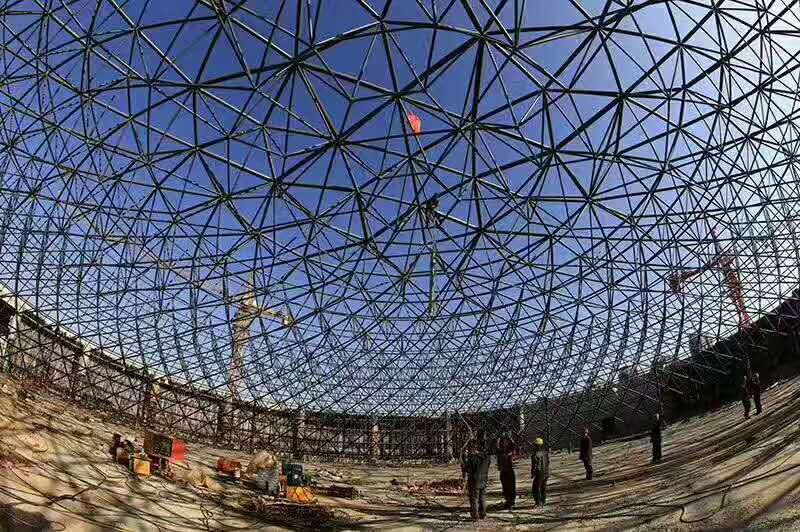

山西螺栓球網架是一種新型的網架結構形式，在當前的建筑設計中非常流行。也被評為近年來在網架結構的生產和設計中鮮見的輝煌之作。螺栓球網架結構在我們的實際使用過程中也有很多有效的功能。

首先，采用螺栓球進行網架結構的框架和連接。從整體結構設計的角度，對整個網架結構進行了有效的簡化。用較少的鋼筋，可以達到相同的受力效果，有效地簡化網架結構的設計和生產。

螺栓球網架

  一、山西螺栓球的類型、規格、性能及制造螺栓球頭所用材料應符合現行產品標準和設計要求。

檢驗數量：全檢。

檢驗方法：查閱產品質量文件、中文標識和檢驗報告。

  二、螺栓球網架內的產品應無燒灼、裂紋和折疊現象。

  控制數量：抽查每種規格對應數量的5%，不少于3件。

  檢驗的方法：優先選用10倍的放大鏡觀察該試驗的表面情況。

  三、螺栓球螺紋的尺寸應符合現行標準的規定，螺紋公差應符合現行標準精度的規定。

  控制數量：抽查每種規格對應數量的5%，不少于3件。

  檢驗方法：選擇采用標準螺紋的基本形式。

  四、山西螺栓球網架上相鄰兩螺栓孔中心線的直徑、結構圓度、尺寸及角度允許偏差應符合GB 50205-2001的規定。

  檢驗數量：每一種規格選擇抽檢5%，并且總數不少于3個。

  試驗方法：用于校準和分離頭儀器的試驗。

  五、螺栓球加工允許偏差

  檢驗的數量：每一種規格抽樣10%，且總數不少于5個。
